Bước 1: Chuẩn bị trước thi công
- Đọc bản vẽ kỹ thuật: Bao gồm mặt bằng bố trí dàn nóng, dàn lạnh, đường ống gas, ống nước ngưng, điều khiển.
- Kiểm tra mặt bằng thực tế: Đảm bảo không gian lắp đặt đủ chiều cao và thông thoáng.
- Chuẩn bị vật tư: ống đồng, bảo ôn, dây điện, khung treo, máng cáp, ống nước PVC, van khóa, dây điều khiển…
Bước 2: Lắp đặt giá treo và đỡ ống
- Dàn nóng: Gia công giá đỡ dàn nóng chắc chắn, có đệm cao su chống rung, lắp dốc về phía thoát nước.
- Dàn lạnh: Treo bằng ty ren, đảm bảo thăng bằng, đủ khoảng cách bảo trì (trần giả chừa lỗ bảo dưỡng).
- Giá đỡ ống: Dùng đai treo, máng cáp, các giá đỡ cách nhau 1 – 1.2m, hạn chế võng ống.
Bước 3: Lắp đặt ống đồng
- Cắt ống: Dùng dao chuyên dụng, không bóp méo đầu ống.
- Loe ống (flare): Dùng dụng cụ chuẩn để loe miệng ống đúng kỹ thuật.
- Nối ống: Dùng đầu nối flare hoặc hàn (khi cần), siết bằng cờ lê lực đúng thông số. Công đoạn hàn các ống đồng, nhớ phải bơm nito liên tục để làm sạch đường ống
- Bọc bảo ôn: Bọc kín, dùng băng keo chuyên dụng chống thoát lạnh & đọng sương.
- Ghi chú: Phân loại ống gas lỏng/gas hơi, tránh nhầm lẫn trong thi công.
Bước 4: Lắp đặt ống nước xả ngưng
- Sử dụng ống PVC D25 hoặc D32 tùy công suất.
- Thi công dốc tự nhiên (tối thiểu 1%) hoặc dùng bơm nước ngưng.
- Cố định chắc chắn, có hố ga hoặc điểm kiểm tra định kỳ.
- Chú ý chống tắc: Dùng lưới lọc hoặc bảo trì định kỳ.
Bước 5: Lắp đặt dây điện nguồn & điều khiển
- Dây nguồn: Kéo từ tủ điện chính đến từng dàn lạnh/dàn nóng.
- Dây điều khiển: Kết nối giữa các dàn lạnh và dàn nóng (dây truyền thông).
- Dùng máng cáp hoặc ống gen bảo vệ dây.
- Đấu nối theo sơ đồ kỹ thuật, đánh số rõ ràng, test dây trước khi vận hành.

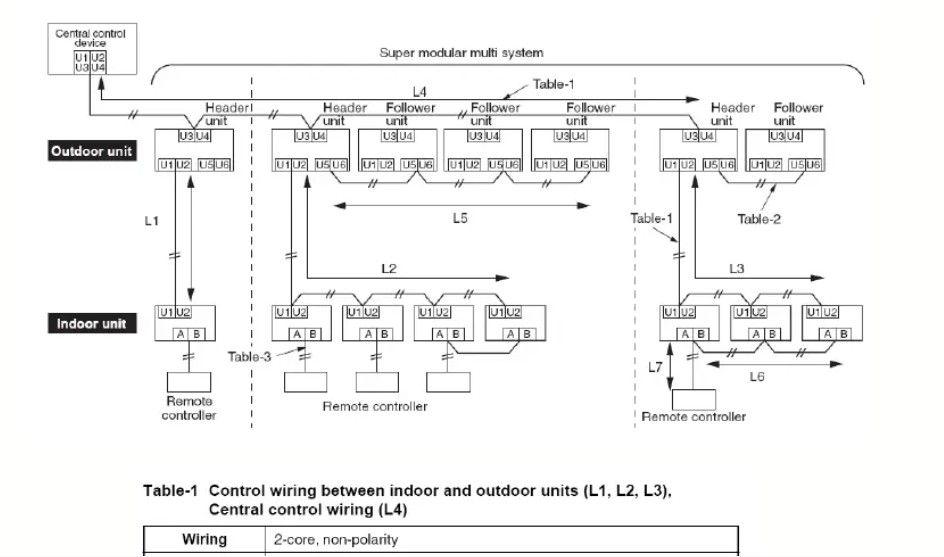

Lưu ý rằng, P1,P2 (trong ảnh trên là A,B-tài liệu Mỹ nó khác) trong dàn lạnh là lắp dây tín hiệu cho điều khiển, nếu muốn 1 điều khiển điều khiển được nhiều dàn lạnh thì link từ P1,P2 của dàn lạnh chủ sang P1,P2 các dàn lạnh khác

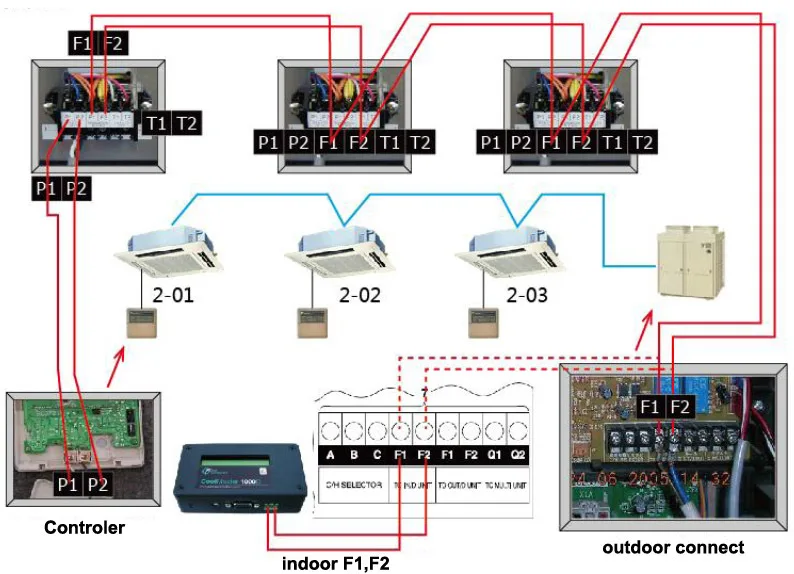

kết nối tiếp theo dàn lạnh và dàn nóng là F1,F2 (trong ảnh trên là U1,U2), các dàn lạnh nào được kết nối với dàn nóng thì sẽ link với nhau như hình và kết nối với cục nóng. T1,T2 là chỗ kết nối của dây cấp nguồn 1 pha (3 pha thì sẽ khác)
Ở phần cục nóng nếu lắp thêm điều khiển trung tâm để có thể điều khiển các tổ hợp dàn nóng thì lắp thêm dây điều khiển trực tiếp từ cục nóng (như trên hình là U3,U4) ra một bộ điều khiển trung tâm
Bước 6: Hút chân không hệ thống
- Dùng máy hút chân không chuyên dụng.
- Hút đến áp suất -750 mmHg, giữ ít nhất 30 phút không tăng áp để kiểm tra rò rỉ.
- Ghi chép lại thông số.
Bước 7: Nạp gas và cài đặt
- Nạp gas bổ sung nếu đường ống dài hơn mức tiêu chuẩn của máy.
- Cài đặt địa chỉ dàn lạnh, kiểm tra chiều quay quạt, test điều khiển trung tâm.
- Thiết lập thông số chạy thử (địa chỉ remote, zoning, cảm biến, v.v.).
Bước 8: Chạy thử và bàn giao
- Chạy thử toàn hệ thống từ 30–60 phút.
- Đo áp suất gas, kiểm tra nhiệt độ gió ra, đo dòng điện hoạt động.
- Kiểm tra tiếng ồn, độ rung, xả nước ngưng.
- Bàn giao cho chủ đầu tư: tài liệu hướng dẫn, sơ đồ đấu nối, phiếu nghiệm thu.
